屋外ヤードの大型H鋼がどこにあるかを、QRコードとGPS・写真で確認する製造メーカーの導入事例

大きな屋外ヤードに置いた資材が、今どこにあるのか分からない。今回は、建設工事で使う大型H鋼を扱う製造メーカーで、現物に貼ったQRコードを読み取り、GPS位置情報と写真を記録する仕組みを導入した事例です。専用のヤード地図を開発する方法から、既存機能で最後に読み取った位置を確認する方法へ整理し、現在も利用されています。

1. 広い屋外ヤードで、H鋼1本ごとの保管場所を把握したい

相談元は、関西にある大型H鋼の製造メーカーです。建設工事に使う大型の鋼材を製造・出荷しており、港湾部にある自社専用の広い屋外ヤードで保管しています。

製造後から出荷までの間に、資材の置き場所を移動することがあります。そのため、単に在庫があるかどうかだけではなく、対象のH鋼が敷地のどこに置かれているかを把握したいという相談でした。

ハネソルからは、まず「何を管理し、何を知りたいか」を確認しました。最大の目的は、各H鋼の現在の保管場所を確認できるようにすることでした。

2. ブロック番号による管理から、GPSを利用する方法をご提案

当初は、敷地を縦方向にA・B・C、横方向に1・2・3と区切り、「E2のエリアにある」といったブロック単位で管理する案がありました。自社の地図上で位置を表示するイメージです。

ハネソルからは、独自のヤード地図とブロック判定を用意する方法をそのまま簡単に実現するのではなく、既存の仕組みでできる方法として、スマートフォンのGPS位置情報を記録する運用をご提案しました。

H鋼ごとにQRコードを貼り、現物の近くで作業員が読み取れば、対象のH鋼と読み取り時の位置情報を結び付けられます。お客様からも、その情報で所在を確認できるなら目的に合うとの回答をいただきました。

3. 屋外で使う大型QRシールを、H鋼へ直接貼り付ける

システム上の記録方法とあわせて確認したのが、QRコードをどのように印刷し、現物へ貼り付けるかです。大型のH鋼を屋外で保管するため、雨や日光を受ける環境に対応した表示が必要でした。

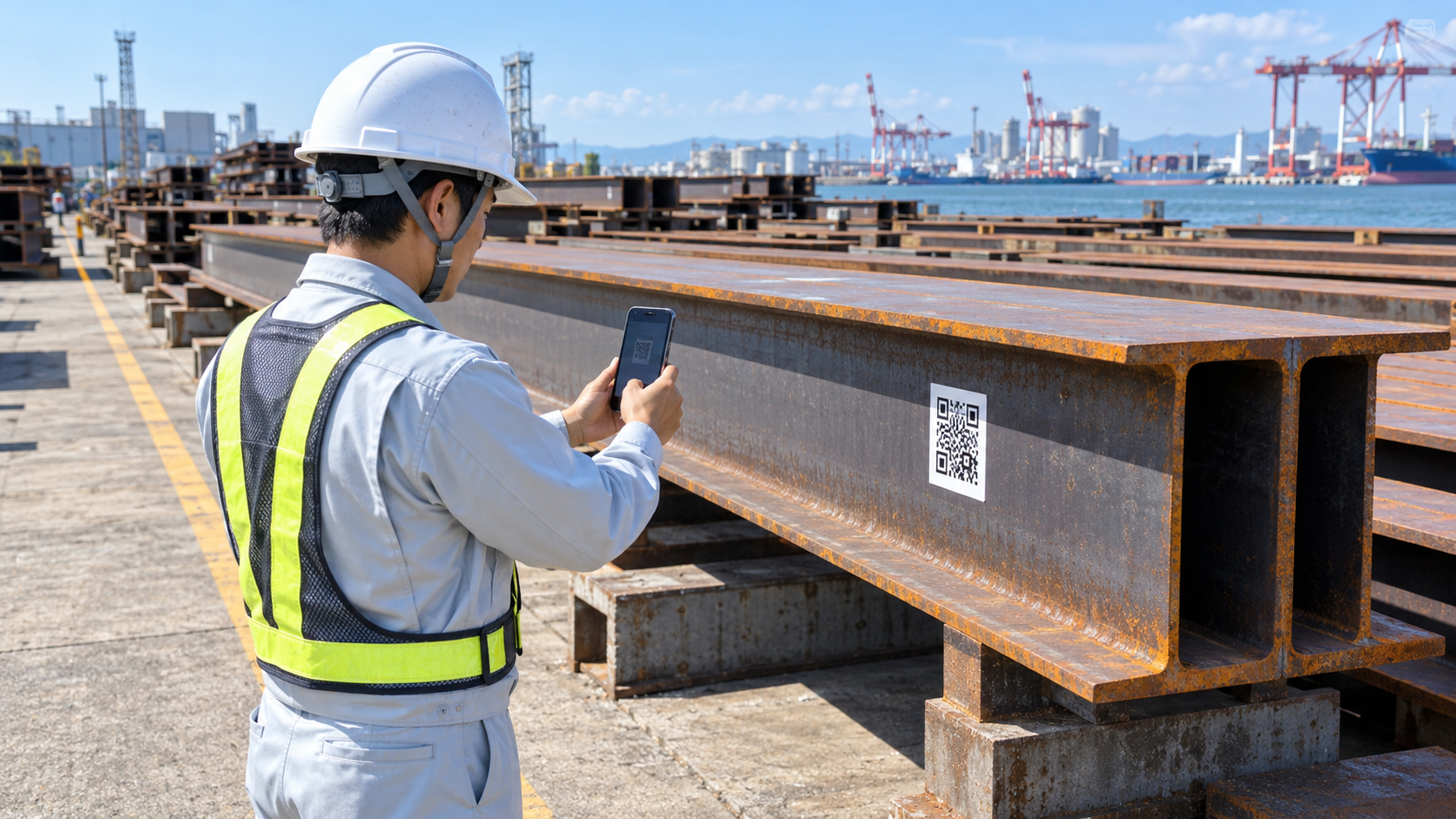

相談時には、印刷物をパウチ加工する案もありました。その後、実際の現場写真では、防滴性があり紫外線に強い大型シールへQRコードを直接印刷し、H鋼1本ずつに貼り付けていることを確認しています。

印刷方法やシールの準備はお客様側で行いました。ハネソルはキューRクラウドでQRコードを発行し、お客様が現場に合う表示・貼付方法を用意する構成です。シールのメーカーや詳細な耐久仕様までは本記事では紹介していません。

4. 移動時の読み取りで位置情報を記録し、Googleマップで確認

運用は、資材を移動した際に現物のQRコードを読み取り、所在を更新することを中心としていると伺っています。日々の読み取りタイミングや棚卸しでの利用範囲までは、詳細に確認していません。

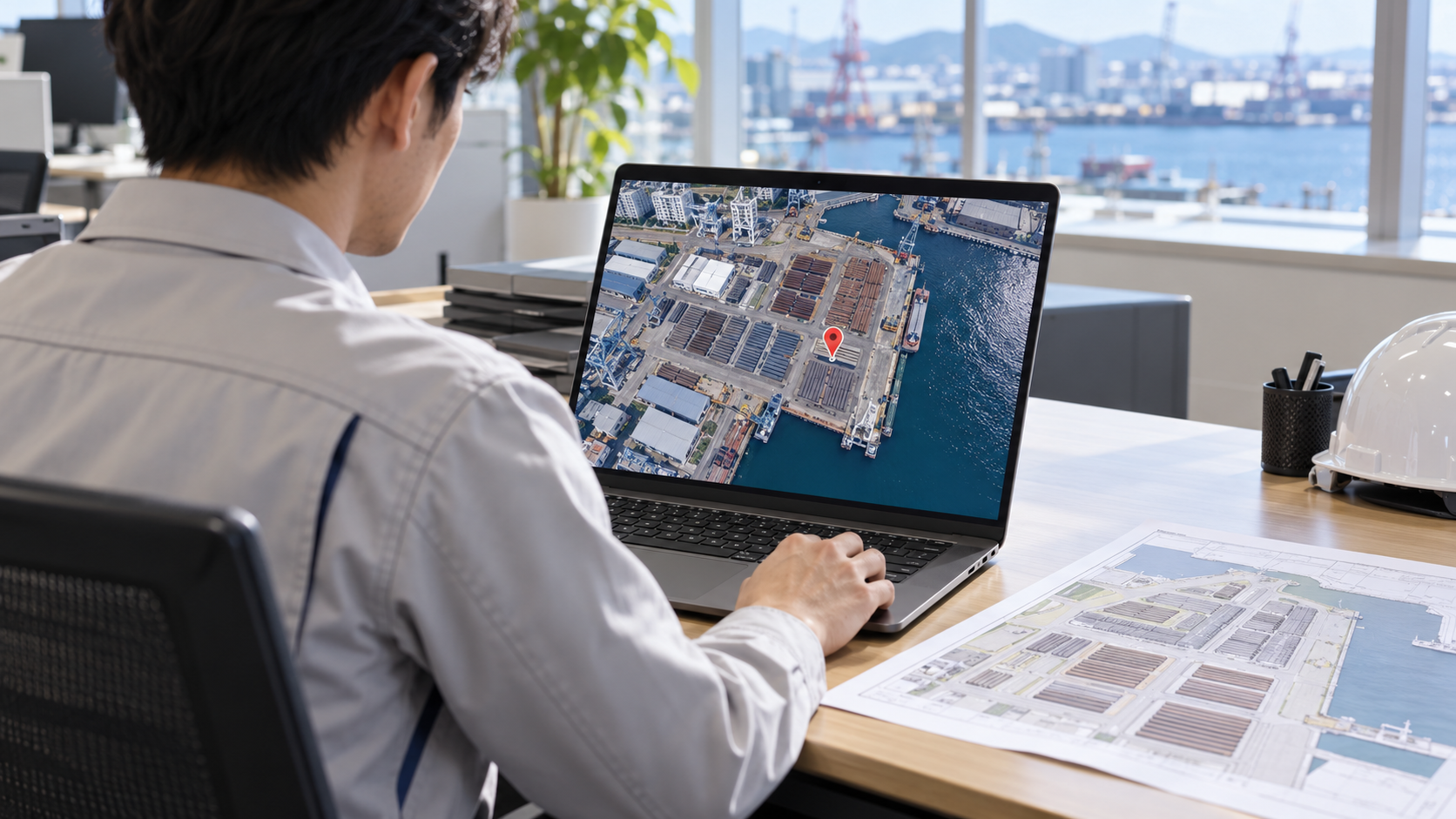

管理側では、管理画面に表示されるGPS座標をクリックし、Googleマップのピンの位置を確認しています。地図を拡大して保管位置の目安を把握する方法です。

1. H鋼ごとに発行したQRコードを、現物へ貼り付ける。
2. 現場で対象物のQRコードをスマートフォンで読み取る。
3. 対象物と読み取り時のGPS位置情報を結び付けて記録する。
4. 管理画面のGPS座標からGoogleマップを開く。
5. 地図上のピンで、最後に読み取った位置を確認する。

ヤード番号など別の管理情報と照らし合わせて使っているとみられますが、その具体的な照合手順までは確認していません。システムが自動で「E2」などのブロック番号へ変換する機能を導入した事例ではありません。

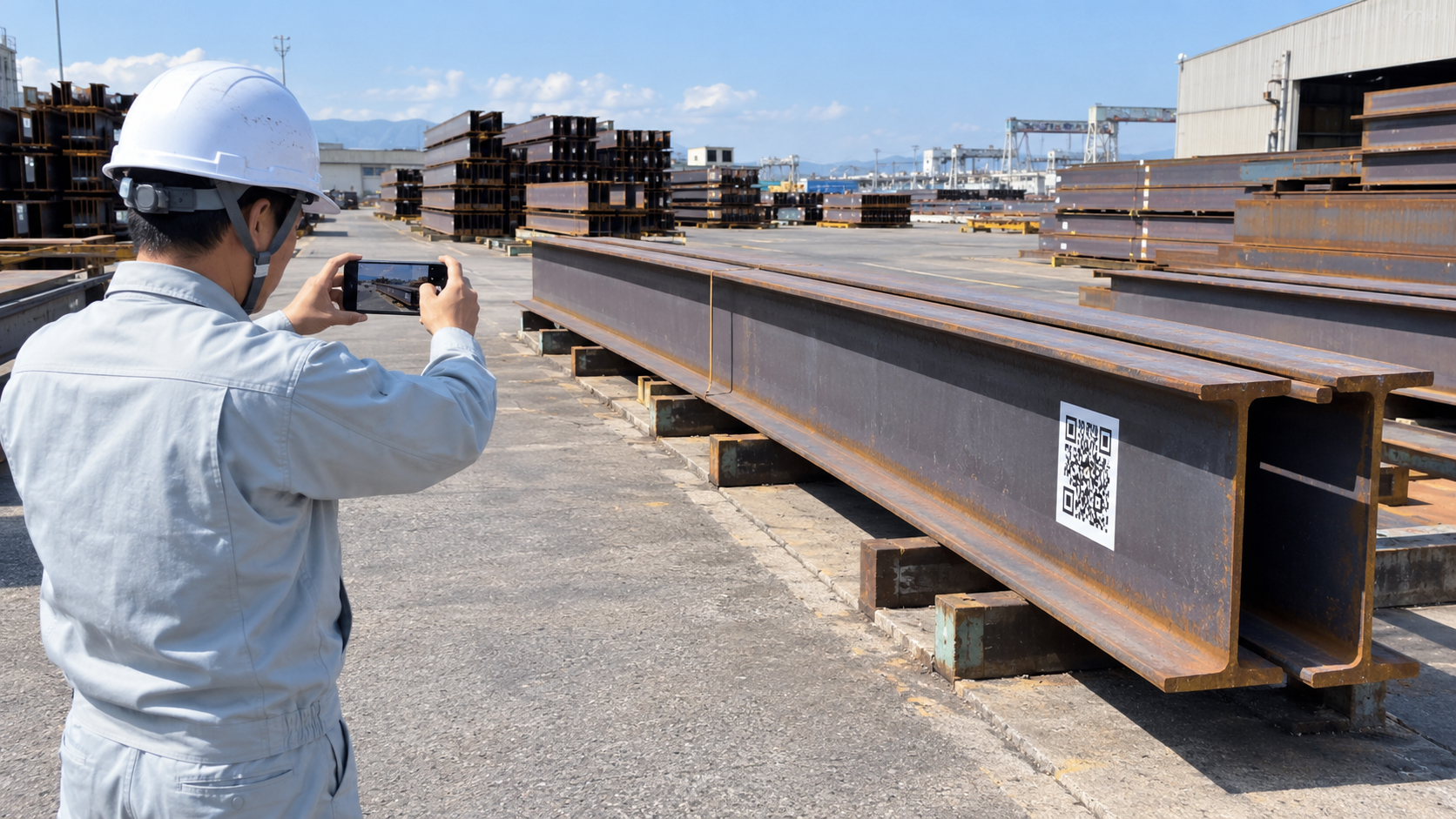

5. 外観写真も登録し、位置情報とあわせて確認

追加で「写真も記録できるか」という質問がありました。GPSの記録に加え、現物や周辺の様子を写真として残し、保管状況の確認材料にしたいという要望です。

ハネソルからは、QRコードに紐付けて写真を登録でき、1枚だけでなく複数枚のアップロードにも対応できると回答しました。導入後も、H鋼の外観写真を登録していることを確認しています。

移動時に写真を撮る運用と伺っていますが、すべての移動で何枚撮影しているか、撮影範囲や登録の細かな手順までは確認していません。

6. 専用カスタマイズをせず、基本機能で所在管理を開始

今回の要望は、QRコードの発行、読み取り時のGPS記録、写真登録という基本機能の組み合わせで対応しました。専用のカスタマイズは行っていません。

自社専用の地図を新たに開発する方法ではなく、管理画面からGoogleマップで位置を確認する方法を採用しました。お客様が重視する「今どこにあるか」という目的に合わせ、既存の機能で始められる運用へ整理した点が特徴です。

出荷済みを示すフラグの利用も見受けられますが、出荷後のデータ更新や管理手順までは確認していません。本記事では、敷地内の保管位置を確認する運用を中心に紹介しています。

7. 現在も大型H鋼の所在確認に継続利用

お客様には実際に採用いただき、現在も現物に貼ったQRコードを使って、自社ヤード内の位置情報と写真を管理されています。

移動経路を分析することより、対象のH鋼について最後に記録した位置を確認することを重視した運用です。探索時間や作業効率がどの程度変わったか、使い勝手の詳細まではヒアリングしていないため、数値による成果は掲載していません。

広い敷地で移動する資材を扱う場合、在庫の有無だけでは現物を探せないことがあります。この事例では、資材ごとの識別と、現場で読み取った位置・写真を結び付けることで、所在を確認するための情報を残しています。
